FDC・FDDタイプ
シングルインラインパッケージ高速固定ディレイライン
FDC・FDD両タイプは、当社独自の高性能、高密度のディレイライン素子をシングルインラインパッケージに収容した高速、小型の固定ディレイラインです。
＜高さ ： 6mm（FDDタイプは8mm）、長さ ： 12.4mm、厚さ ： 2.5mm＞で高密度実装に一段と対応できます。
高速論理素子ECLinPS、ECL10KH、10Kシリーズをはじめ、TTL FAST、CMOS FACT及びアナログ信号回路等広範囲の用途に使用できます。
FDC・FDD両タイプとも同一の形状（高さのみ異なる）・ピン配置に設計されていますので、両タイプを合わせ遅延時間 0.5〜27ns の範囲で調整できます。詳細は、品番ごとの仕様を御参照願います。
FDC・FDD全品番のSPICEモデルを供給可能です。
|
動作規格
| 波形歪: |
オーバーシュート / プリシュート ±20%未満 |
| 絶縁抵抗: |
DC50V, 100MW以上 |
| 耐圧: |
DC50V, 1 分間 |
| 使用温度範囲: |
-40°C 〜 +85°C |
| 保存温度範囲: |
-40°C 〜 +120°C |
|
FDC 製品規格
| 品番 |
インピーダンス |
遅延時間 |
出力立上り時間
(20%〜80%) |
-3 dB
通過帯域 |
遅延時間
温度係数 |
電子
データ |
| FDC3505 |
50W
±10% |
3.5ns ±0.25ns |
600ps以下 |
700MHz以上 |
±100ppm/°C |
E,S,T |
| FDC4005 |
4.0ns ±0.3ns |
700ps以下 |
700MHz以上 |
E,S,T |
| FDC4505 |
4.5ns ±0.3ns |
700ps以下 |
600MHz以上 |
-400±
200ppm/°C |
E,S,T |
| FDC5005 |
5.0ns ±0.3ns |
700ps以下 |
600MHz以上 |
E,S,T |
| FDC1010 |
100W
±10% |
1.0ns ±0.1ns |
300ps以下 |
1.0GHz以上 |
±100ppm/°C |
E,S,T |
| FDC1510 |
1.5ns ±0.15ns |
400ps以下 |
900MHz以上 |
E,S,T |
| FDC2010 |
2.0ns ±0.2ns |
400ps以下 |
800MHz以上 |
E,S,T |
| FDC2510 |
2.5ns ±0.2ns |
500ps以下 |
700MHz以上 |
E,S,T |
| FDC3010 |
3.0ns ±0.2ns |
500ps以下 |
700MHz以上 |
E,S,T |
| FDC3510 |
3.5ns ±0.25ns |
600ps以下 |
600MHz以上 |
E,S,T |
| FDC4010 |
4.0ns ±0.3ns |
700ps以下 |
600MHz以上 |
E,S,T |
| FDC4510 |
4.5ns ±0.3ns |
700ps以下 |
600MHz以上 |
E,S,T |
| FDC5010 |
5.0ns ±0.3ns |
700ps以下 |
600MHz以上 |
E,S,T |
注:
E…エクセルのマクロを使い、S Parameter,群遅延特性,パルス応答波形を表示できます
S…SPICE MODEL
T…Touchstone format(S2Pファイル) |
上記データ類はメールにて御請求下さい
| 品名 |
インピーダンス |
遅延時間 |
出力立上り時間
(20%〜80%) |
-3 dB
通過帯域 |
遅延時間
温度係数 |
電子
データ |
| FDD5505 |
50W
±10% |
5.5ns ±0.3ns |
800ps以下 |
500MHz以上 |
-400±
200ppm/°C |
E,S,T |
| FDD6005 |
6.0ns ±0.3ns |
900ps以下 |
500MHz以上 |
E,S,T |
| FDD6505 |
6.5ns ±0.4ns |
900ps以下 |
450MHz以上 |
E,S,T |
| FDD7005 |
7.0ns ±0.4ns |
1.0ns以下 |
430MHz以上 |
E,S,T |
| FDD7505 |
7.5ns ±0.4ns |
1.0ns以下 |
400MHz以上 |
E,S,T |
| FDD8005 |
8.0ns ±0.4ns |
1.1ns以下 |
400MHz以上 |
E,S,T |
| FDD8505 |
8.5ns ±0.5ns |
1.2ns以下 |
350MHz以上 |
E,S,T |
| FDD9005 |
9.0ns ±0.5ns |
1.3ns以下 |
330MHz以上 |
E,S,T |
| FDD9505 |
9.5ns ±0.5ns |
1.3ns以下 |
290MHz以上 |
E,S,T |
| FDD10005 |
10.0ns ±0.5ns |
1.4ns以下 |
290MHz以上 |
E,S,T |
| FDD10505 |
10.5ns ±0.5ns |
1.4ns以下 |
200MHz以上 |
E,S,T |
| FDD11005 |
11.0ns ±0.5ns |
1.4ns以下 |
200MHz以上 |
E,S,T |
| FDD11505 |
11.5ns ±0.5ns |
1.5ns以下 |
170MHz以上 |
E,S,T |
| FDD12005 |
12.0ns ±0.5ns |
1.5ns以下 |
170MHz以上 |
E,S,T |
| FDD12505 |
12.5ns ±0.5ns |
1.6ns以下 |
150MHz以上 |
E,S,T |
| FDD13005 |
13.0ns ±0.5ns |
1.6ns以下 |
150MHz以上 |
E,S,T |
| FDD13505 |
13.5ns ±0.5ns |
1.7ns以下 |
150MHz以上 |
E,T |
| FDD14005 |
14.0ns ±0.5ns |
1.7ns以下 |
150MHz以上 |
E,S,T |
| FDD14505 |
14.5ns ±0.5ns |
1.8ns以下 |
150MHz以上 |
E,S,T |
| FDD15005 |
15.0ns ±0.5ns |
1.8ns以下 |
150MHz以上 |
E,S,T |
| FDD5510 |
100W
±10% |
5.5ns ±0.3ns |
800ps以下 |
400MHz以上 |
E,S,T |
| FDD6010 |
6.0ns ±0.3ns |
900ps以下 |
400MHz以上 |
E,S,T |
| FDD6510 |
6.5ns ±0.4ns |
900ps以下 |
350MHz以上 |
E,S,T |
| FDD7010 |
7.0ns ±0.4ns |
1.0ns以下 |
350MHz以上 |
E,S,T |
| FDD7510 |
7.5ns ±0.4ns |
1.0ns以下 |
330MHz以上 |
E,S,T |
| FDD8010 |
8.0ns ±0.4ns |
1.1ns以下 |
330MHz以上 |
E,S,T |
| FDD8510 |
8.5ns ±0.5ns |
1.2ns以下 |
300MHz以上 |
E,S,T |
| FDD9010 |
9.0ns ±0.5ns |
1.3ns以下 |
300MHz以上 |
E,S,T |
| FDD9510 |
9.5ns ±0.5ns |
1.3ns以下 |
250MHz以上 |
E,S,T |
| FDD10010 |
10.0ns ±0.5ns |
1.4ns以下 |
250MHz以上 |
E,S,T |
| FDD10510 |
10.5ns ±0.6ns |
1.4ns以下 |
200MHz以上 |
S |
| FDD11010 |
11.0ns ±0.6ns |
1.4ns以下 |
200MHz以上 |
E,S,T |
| FDD11510 |
11.5ns ±0.6ns |
1.5ns以下 |
170MHz以上 |
E,S,T |
| FDD12010 |
12.0ns ±0.6ns |
1.5ns以下 |
170MHz以上 |
E,S,T |
| FDD12510 |
12.5ns ±0.7ns |
1.6ns以下 |
150MHz以上 |
E,S,T |
| FDD13010 |
13.0ns ±0.7ns |
1.6ns以下 |
150MHz以上 |
E,S,T |
| FDD13510 |
13.5ns ±0.7ns |
1.７ns以下 |
150MHz以上 |
E,S,T |
| FDD14010 |
14.0ns ±0.7ns |
1.8ns以下 |
140MHz以上 |
E,S,T |
| FDD14510 |
14.5ns ±0.8ns |
1.9ns以下 |
130MHz以上 |
E,S,T |
| FDD15010 |
15.0ns ±0.8ns |
2.0ns以下 |
130MHz以上 |
E,S,T |
| FDD16010 |
16.0ns ±0.8ns |
2.1ns以下 |
120MHz以上 |
E,S,T |
| FDD17010 |
17.0ns ±0.9ns |
2.2ns以下 |
115MHz以上 |
E,S,T |
| FDD18010 |
18.0ns ±0.9ns |
2.3ns以下 |
110MHz以上 |
E,S,T |
| FDD19010 |
19.0ns ±1.0ns |
2.5ns以下 |
105MHz以上 |
E,S,T |
| FDD20010 |
20.0ns ±1.0ns |
2.7ns以下 |
100MHz以上 |
E,S,T |
| FDD21010 |
21.0ns ±1.1ns |
2.9ns以下 |
95MHz以上 |
E,S,T |
| FDD22010 |
22.0ns ±1.1ns |
3.1ns以下 |
90MHz以上 |
E,S,T |
| FDD23010 |
23.0ns ±1.2ns |
3.3ns以下 |
85MHz以上 |
E,S,T |
| FDD24010 |
24.0ns ±1.2ns |
3.5ns以下 |
83MHz以上 |
E,S,T |
| FDD25010 |
25.0ns ±1.3ns |
3.7ns以下 |
80MHz以上 |
E,S,T |
| FDD27010 |
27.0ns ±1.4ns |
4.0ns以下 |
74MHz以上 |
E,S,T |
注: E…エクセルのマクロを使い、S Parameter,群遅延特性,パルス応答波形を表示できます
S…SPICE MODEL
T…Touchstone format(S2Pファイル) |
上記データ類はメールにて御請求下さい
|

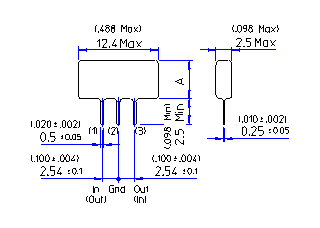

単位: mm(inch)
A寸法
FDCタイプ：6MAX(.236)
FDDタイプ：8MAX(.315)
|
(1) アナログ回路
|
r: 信号源のインピーダンス
Rin: 入力整合抵抗
Zo: 内部素子のインピーダンス
=出力インピーダンス
Ro: 内部整合抵抗=Zo
r+Rin=Zo=R
|
(2) ECL (-2V終端ライン使用)
Vcc,VEE,-2Vのいずれかの電圧ラインへ接続
|
|
(3) PECL
Vcc,VEEのいずれかの電圧ラインへ接続
|
|
(4) LVPECL
3.3V,GNDのいずれかの電圧ラインへ接続
|
|
(5) LVPECL Differential
3.3V,GNDのいずれかの電圧ラインへ接続
3.3V,GNDのいずれかの電圧ラインへ接続
|
|
(6) TTL (FAST), CMOS (FACT)
Ro≒Zoですが、多少の調整が必要です
|
|
FDC0505
|
|
ステップ応答波形
|
振幅特性
|
1GHz応答波形
|
群遅延特性
|
FDC1005
|
|
ステップ応答波形
|
振幅特性
|
1GHz応答波形
|
群遅延特性
|
FDC2005
|
|
ステップ応答波形
|
振幅特性
|
500MHz応答波形
|
群遅延特性
|
FDC2505A
|
|
ステップ応答波形
|
振幅特性
|
400MHz応答波形
|
群遅延特性
|
FDC3005A
|
|
ステップ応答波形
|
振幅特性
|
333MHz応答波形
|
群遅延特性
|
FDC5005
|
|
ステップ応答波形
|
振幅特性
|
200MHz応答波形
|
群遅延特性
|
FDD10005
|
|
ステップ応答波形
|
振幅特性
|
100MHz応答波形
|
群遅延特性
|
FDD15005
|
|
ステップ応答波形
|
振幅特性
|
66.7MHz応答波形
|
群遅延特性
|
FDC5010
|
|
ステップ応答波形
|
振幅特性
|
200MHz応答波形
|
群遅延特性
|
FDD10010
|
|
ステップ応答波形
|
振幅特性
|
100MHz応答波形
|
群遅延特性
|
FDD15010
|
|
ステップ応答波形
|
振幅特性
|
66.7MHz応答波形
|
群遅延特性
|
FDD27010
|
|
ステップ応答波形
|
振幅特性
|
37MHz応答波形
|
群遅延特性
|
|
対応状況
RoHS対応品の供給は可能です。ただし発注時に対応品での納入をご指定いただかない場合は、非対応の在庫品からの自然切り替えとなります。
対応品と非対応品との識別
ロットNo.により識別
非対応品：2桁の年月コード
対応品：S+2桁の年月コードによる3桁表示
端子のメッキ仕様
非対応品：90Sn/10Pb 7µm Min
対応品：Ni下地 0.2~0.5µm、Sn 5~10µm
|
|
