CDLF 2012サイズ　チップ差動ディレイライン
最小、低価格　(当社比) 10psステップで調整可能 15GHz周波数帯域、10Gビット/sの高速伝送に対応
マルチレーン式高速シリアル差動伝送でのレーン間スキュー調整に最適基板トレース時の面積消費および特性劣化の問題を解決（技術資料参照）サンプル出荷中、量産2011-4Ｑよりご要望により、2012サイズシングルエンドディレイラインも供給可能 LTCC製品の取り扱い上の注意事項

仕様

入出力インピーダンス：	差動100 W±10%（シングルエンド利用不可）
波形歪:	オーバーシュート　/　プリシュート ±20%未満
絶縁抵抗：	DC 50V 、 100M W以上(差動ライン間電圧印加)
耐圧：	DC50V, 1分間
定格電流:	50mA
定格電圧:	5V
動作温度範囲:	-40°C ～ +85°C
保存温度範囲:	-40°C ～ +120°C

品番	遅延時間	立上り/立下り時間(1)*		-3dB通過帯域		直流抵抗値
品番	遅延時間	実力値(2)*	保証値(3)*	実力値(2)*	保証値(3)*	直流抵抗値
CDLF01C	10ps±5ps	20ps Typ.	40ps Max.	DC～20GHz	DC～15GHz	0.5Ω Max.
CDLF02C	20ps±5ps	20ps Typ.	40ps Max.	DC～20GHz	DC～15GHz	0.5Ω Max.
CDLF03C	30ps±5ps	20ps Typ.	40ps Max.	DC～20GHz	DC～15GHz	1Ω Max.
CDLF04C	40ps±5ps	20ps Typ.	40ps Max.	DC～20GHz	DC～15GHz	1Ω Max.
CDLF05C	50ps±5ps	20ps Typ.	40ps Max.	DC～20GHz	DC～15GHz	1Ω Max.
CDLF10C	100ps±10ps	20ps Typ.	40ps Max.	DC～20GHz	DC～15GHz	1.5Ω Max.
CDLF15C	150ps±10ps	25ps Typ.	50ps Max.	DC～18GHz	DC～12GHz	1.8Ω Max.
CDLF20C	200ps +10ps/-20ps	25ps Typ.	50ps Max.	DC～15GHz	DC～11GHz	2.5Ω Max.
CDLF30C	300ps +10ps/-20ps	30ps Typ.	60ps Max.	DC～10GHz	DC～7GHz	3.5Ω Max.

(1)* 20%-80%
(2)* 推奨ランドパターンを用いて、かつ相間スキューがない場合の値
(3)* 測定治具の周波数特性を考慮した値

60ps～90ps, 110ps～140ps および 160ps～190ps の遅延時間を作成する場合の推奨組合わせ

遅延時間	組合わせ	遅延時間	組合わせ	遅延時間	組合わせ
60ps	CDLF03C ×2	110ps	CDLF01C+CDLF10C	160ps	CDLF01C+CDLF15C
70ps	CDLF03C+CDLF04C	120ps	CDLF02C+CDLF10C	170ps	CDLF02C+CDLF15C
80ps	CDLF04C ×2	130ps	CDLF03C+CDLF10C	180ps	CDLF03C+CDLF15C
90ps	CDLF04C+CDLF05C	140ps	CDLF04C+CDLF10C	190ps	CDLF04C+CDLF15C

数量によっては、上表の遅延時間を有する品番の製品化も可能です。

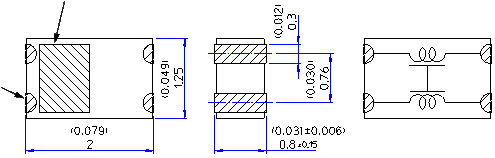

外形寸法とピン配列

単位:mm(inch)
一般寸法公差±0.1(±0.004)

方向マーカー

No.1ピン

テープ及びリール仕様

下図に示す製品の並べ方で3000個/リールのテーピング梱包とします。ただし、リールの最少数は500個とし、500個単位で増加可能です。梱包形態はエンボスタイプ、カバーテープ付きです。リール側面には、エルメック品番、ロットNo.、数量およびRoHS対応品を意味するRoHS=Yを表示します。

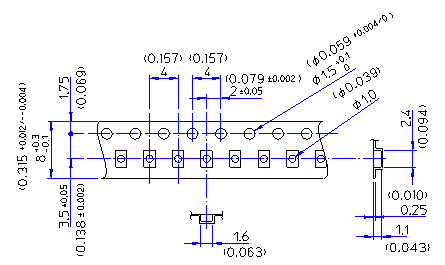

テープ詳細図
単位:mm(inch)

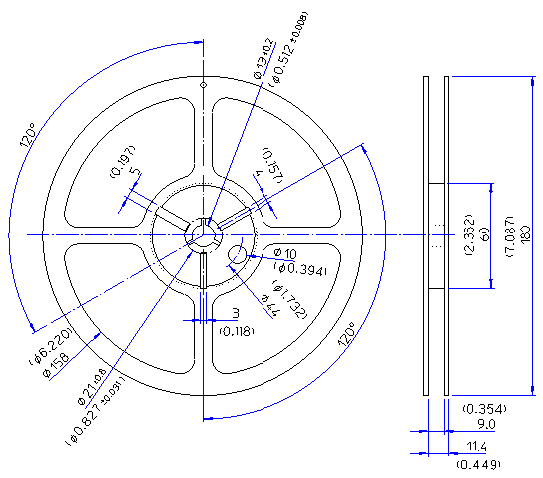

リール詳細図
単位:mm(inch)

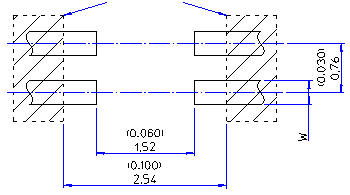

推奨ランドパターン

単位:mm(inch)
一般寸法公差±0.1(±0.004)

		層構成例
レジスト		誘電体層(比誘電率εr)
			GND プレーン
	基板のεr、tとWの関係

推奨リフロー半田条件

J-STD-020C Pb-Free 準拠

保管条件はMSL1で、本製品の吸湿管理は不要です。よってリフロー前のベーキングも不要です。

許容回数：2回

接続例

(1) PECL

(2) LVPECL

(3) ツイストペア終端

(4) LVDS

(5) CML

特性例

CDLF05C（実測）
10Gbps擬似ランダムパルス応答		差動通過/反射特性

［横軸：25ps/Div、縦軸：50mV/Div］


16Gbps擬似ランダムパルス応答		差動群遅延特性

［横軸：15.625ps/Div、縦軸：50mV/Div］


CDLF10C（実測）
10Gbps擬似ランダムパルス応答		差動通過/反射特性

［横軸：25ps/Div、縦軸：50mV/Div］


16Gbps擬似ランダムパルス応答		差動群遅延特性

［横軸：15.625ps/Div、縦軸：50mV/Div］



CDLF20C（実測）
10Gbps擬似ランダムパルス応答		差動通過/反射特性

［横軸：25ps/Div、縦軸：50mV/Div］


12.5Gbps擬似ランダムパルス応答		差動群遅延特性

［横軸：20ps/Div、縦軸：50mV/Div］


CDLF30C（実測）
10Gbps擬似ランダムパルス応答		差動通過/反射特性

［横軸：25ps/Div、縦軸：50mV/Div］


12.5Gbps擬似ランダムパルス応答		差動群遅延特性

［横軸：20ps/Div、縦軸：50mV/Div］

技術資料

数十psの遅延時間の調整には、折り返し線路を使用した基板トレース方法が採用されるケースがある。仮に100psを調整する場合、図1のような差動ペア間を結合した基板トレース、または図2のような差動ペア間を非結合とした基板トレースになると想定できるが、どちらもトレース面積が非常に大きくなってしまう。また、図1はコーナーでのアンバランスによって差動ペア間に時間差が生じ、中間点でコモンモードノイズが発生してノイズ放射の恐れが考えられる。図2では10GHz以上の帯域で良好な特性が得られない可能性が高い。
そこで、図1、2について電磁界シミュレータを用いて検証し、CDLF10Cと特性を比較する。基板は、本カタログの推奨ランドパターンに掲載の条件（基板裏面はベタGND）とし、W=0.38mm、t=0.3mm、εr=4.1の組合せとする。

中間点

図1	図2	図3
差動ペア間結合トレース例（トレース面積：40mm²）	差動ペア間非結合トレース例（トレース面積：30mm²）	CDLF10Cで時間調整した場合の実装イメージ図（実装面積：2.5ｍｍ²）

結合トレース（図1）とCDLF10C（図3）の比較

コモンモード波形

コモンモードスペクトラム

非結合トレース（図2）とCDLF10C（図3）の比較

差動通過振幅特性

差動群遅延特性

差動出力アイパターン（10Gbps擬似ランダム信号、tr/tf＝20ps(20%-80%)）
