CDMタイプ LTCC積層チップディレイライン

CDMタイプは、LTCC（低温同時焼成セラミック）を用いた積層チップディレイラインです。差動型CDKDタイプの1ライン分を切り出し、シングルエンド用として5mm×2.5mmのコンパクトなサイズに収容しました。このサイズで0.1ns～3nsの遅延時間をカバーします。
また、推奨ランドパターンとして、3ns以下はCDMを搭載、3nsを超える遅延時間調整に対しては、CDKDタイプの差動2ラインをシングルエンド用に直列接続（以下CDKD-2ライン接続）可能な、CDM/CDKD共用ランドを掲載しました。これにより、0.1～10nsまでの遅延時間範囲を、CDMタイプとCDKDタイプの使い分けで調整可能です。本製品はRoHS対応品です。
LTCC製品の取り扱い上の注意事項

動作規格

インピーダンス：	50 W±10%
波形歪:	オーバーシュート　/　プリシュート ±20%未満
遅延時間温度係数：	0~150ppm/°C
絶縁抵抗：	DC 50V 、 100M W以上
使用温度範囲:	-40°C ～ +85°C
保存温度範囲:	-40°C ～ +120°C

CDMタイプ個別仕様

品番	遅延時間	出力立上り時間 (20%～80%)	-3dB通過帯域			直流抵抗値
品番	遅延時間	出力立上り時間 (20%～80%)	実力値(1)*	実力値(2)*	保証値(3)*	直流抵抗値
CDM0105	100ps ±50ps	100ps以下	DC～15GHz	DC~3GHz	DC~3GHz	1.0 W以下
CDM0205	200ps ±50ps	100ps以下	DC～10GHz	DC~3GHz	DC~3GHz	1.0 W以下
CDM0305	300ps ±50ps	100ps以下	DC～10GHz	DC~3GHz	DC~3GHz	1.0 W以下
CDM0405	400ps ±50ps	100ps以下	DC～7.5GHz	DC~3GHz	DC~3GHz	1.5 W以下
CDM0505	500ps ±50ps	100ps以下	DC～6GHz	DC~3GHz	DC~3GHz	1.5 W以下
CDM0605	600ps ±50ps	100ps以下	DC～5GHz	DC~3GHz	DC~3GHz	3.0 W以下
CDM0705	700ps ±50ps	110ps以下	DC～4.3GHz	DC~3GHz	DC~3GHz	3.0 W以下
CDM0805	800ps ±50ps	120ps以下	DC～3.8GHz	DC~3GHz	DC~3GHz	3.0 W以下
CDM0905	900ps ±50ps	130ps以下	DC～3.3GHz	DC~3GHz	DC~2.7GHz	3.5 W以下
CDM1005	1.0ns ±50ps	150ps以下	DC～3GHz	DC~3GHz	DC~2.4GHz	3.5 W以下
CDM1205	1.2ns ±60ps	180ps以下	DC～2.5GHz	DC~2.5GHz	DC~2GHz	4.0 W以下
CDM1305	1.3ns ±65ps	190ps以下	DC～2.3GHz	DC~2.3GHz	DC~1.9GHz	4.5 W以下
CDM1405	1.4ns ±70ps	210ps以下	DC～2.1GHz	DC~2.1GHz	DC~1.7GHz	4.5 W以下
CDM1505	1.5ns ±75ps	220ps以下	DC~2GHz	DC~2GHz	DC～1.6GHz	4.0 W以下
CDM1605	1.6ns ±80ps	240ps以下	DC~1.8GHz	DC~1.8GHz	DC～1.5GHz	4.5 W以下
CDM1805	1.8ns ±90ps	270ps以下	DC~1.7GHz	DC~1.7GHz	DC～1.3GHz	4.5 W以下
CDM2005	2.0ns ±100ps	300ps以下	DC～1.5GHz	DC～1.5GHz	DC～1.2GHz	5.0 W以下
CDM2505	2.5ns ±125ps	360ps以下	DC～1.2GHz	DC～1.2GHz	DC～960MHz	5.0 W以下
CDM3005	3.0ns ±150ps	400ps以下	DC～1.1GHz	DC～1.1GHz	DC～880MHz	5.0 W以下

(1)* -3dB通過帯域の実力値(1)は、推奨ランドパターン#1を使用した場合
(2)* -3dB通過帯域の実力値(2)は、推奨ランドパターン#2 を使用した場合のシミュレーション結果
(3)* -3dB通過帯域の保証値は、検査設備の周波数帯域等を考慮した値となっております。

推奨ランドパターン#2にCDKDタイプを搭載した場合の特性（参考値）

品番	遅延時間	立上り時間(4) (20%～80%)	-3dB通過帯域(4)	直流抵抗値
品番	遅延時間	立上り時間(4) (20%～80%)	-3dB通過帯域(4)	直流抵抗値
CDKD2005（2ライン接続）	4.0 ±0.2ns	0.3ns Typ.	DC～750MHz	10.0 W以下
CDKD2505（2ライン接続）	5.0 ±0.25ns	0.4ns Typ.	DC～600MHz	10.0 W以下
CDKD3005（2ライン接続）	6.0 ±0.3ns	0.5ns Typ.	DC～500MHz	10.0 W以下
CDKD3505（2ライン接続）	7.0 ±0.35ns	0.4ns Typ.	DC～350MHz	12.0 W以下
CDKD4005（2ライン接続）	8.0 ±0.4ns	0.8ns Typ.	DC～300MHz	15.0 W以下
CDKD4505（2ライン接続）	9.0 ±0.45ns	0.9ns Typ.	DC～250MHz	15.0 W以下
CDKD5005（2ライン接続）	10.0 ±0.5ns	1.0ns Typ.	DC～200MHz	15.0 W以下

(4)* CDKDタイプは、差動ディレイラインとしての検査および特性保証となるため、2ライン接続時の立上り時間および-3dB通過帯域は参考値となります。

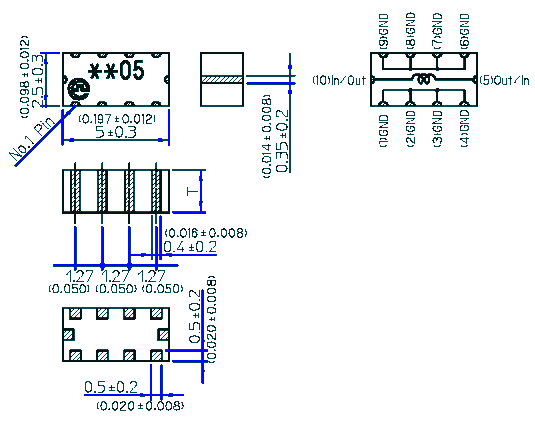

外形寸法とピン配列

単位:mm(inch)
一般寸法公差±0.1(±0.004)

品番

T寸法

CDM0105～CDM0505 1.0Max(0.039Max)

CDM0605～CDM2005 2.0Max(0.079Max)

CDM2505, CDM3005 2.5Max(0.098Max)

テープ及びリール仕様

運搬、保管の便利さを保つため、テーピング梱包仕様とします。梱包形態はエンボスタイプ、カバーテープ付きで、下図に示す製品の並べ方で、500個／リールに収める事とし、メーカー名、品番、数量、ロットNo.を表示します。

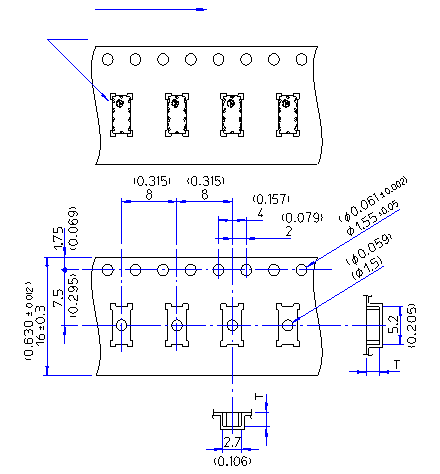

テープ詳細図

単位:mm(inch)
一般寸法公差±0.1(±0.004)
材質：ポリスチレン(導電)、0.4t(0.016t)

取出し方向

１番ピン

品番	T寸法
CDM0105～CDM0505	1.0(0.039)
CDM0605～CDM3005	2.4(0.094)

リール詳細図

単位:mm(inch)

材質　①中芯：発泡スチロール
②側板：EFダンボール

推奨ランドパターン

単位:mm(inch)
一般寸法公差±0.1(±0.004)

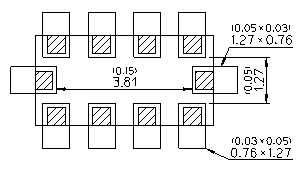

(1) ランドパターン #1 (CDM 単独用)

インピーダンス50 Wとなる条件
線幅：0.76mm
パターン厚さ：10～55μm
基材のεr: 4.0
GNDからの距離: 0.4mm

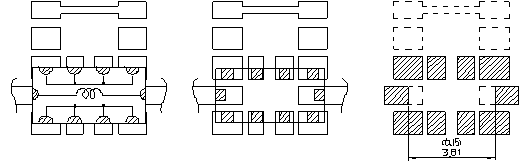

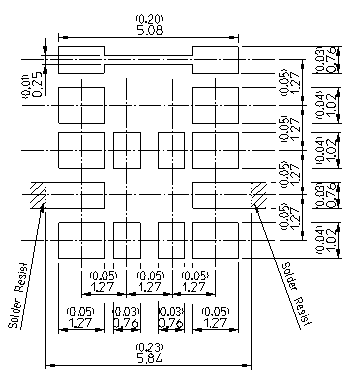

(2) ランドパターン#2 (CDM／CDKD共用)

(3) ランドパターン#2へのCDMタイプ搭載例

Top View

Pad Position

Solder Paste Mask

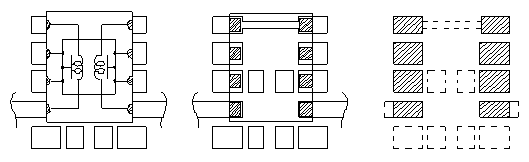

(4) ランドパターン#2へのCDKDタイプ搭載例

Top View

Pad Position

Solder Paste Mask

推奨リフロー半田条件

J-STD-020C Pb-Free 準拠

保管条件はMSL1で、本製品の吸湿管理は不要です。よってリフロー前のベーキングも不要です。

適用例とその終端方法

(1) アナログ回路	r: 信号源のインピーダンス Rin: 入力整合抵抗 Zo: 内部素子のインピーダンス ( =出力インピーダンス) Ro：内部整合抵抗 (=Zo) r+Rin=Zo=R

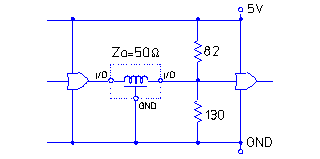

(2) PECL

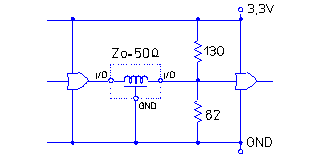

(3) LVPECL

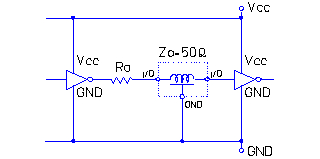

(4) TTL/CMOS Ro≒Zoですが、多少の調整が必要です。

特性例 5ns CDM0505、ランドパターン#1
ステップ応答波形	S21通過振幅特性
1GHz クロック応答波形	群遅延特性
1ns CDM1005、ランドパターン#1
ステップ応答波形	S21通過振幅特性
1GHz クロック応答波形	群遅延特性
2ns CDM2005、ランドパターン#1
ステップ応答波形	S21通過振幅特性
500MHz クロック応答波形	群遅延特性
3ns CDM3005、ランドパターン#1
ステップ応答波形	S21通過振幅特性
333MHz クロック応答波形	群遅延特性
4ns CDKD2005(2ライン接続)、ランドパターン#2
ステップ応答波形	S21通過振幅特性
250MHz クロック応答波形	群遅延特性
6ns CDKD3005(2ライン接続)、ランドパターン#2
ステップ応答波形	S21通過振幅特性
167MHz クロック応答波形	群遅延特性
10ns CDKD5005(2ライン接続)、ランドパターン#2
ステップ応答波形	S21通過振幅特性
100MHz クロック応答波形	群遅延特性
